العلاقة بين قطر الأنبوب، معدل التدفق، معدل التدفق، الضغط

أولًا، معدل التدفق = معدل التدفق × القطر الداخلي للأنبوب × القطر الداخلي للأنبوب × π÷ 4؛ لذلك يمكن لمعدل التدفق ومعدل التدفق معرفة معلمة أخرى من خلال معرفة واحدة.

لكن إذا كان قطر الأنبوب D والضغط داخل الأنبوب P معروفين، فهل يمكن حساب معدل التدفق؟

الجواب هو: لا يمكنك العثور على معدل التدفق ومعدل تدفق السائل في الأنبوب حتى الآن. أنت تتخيل أن هناك صمامًا في نهاية الأنبوب، وعندما يتم إغلاقه، يوجد ضغط P في الأنبوب، وتكون نسبة التدفق في الأنبوب صفرًا.

لذا، فإن معدل التدفق في الأنبوب لا يتم تحديده بواسطة الضغط الموجود في الأنبوب، ولكن بواسطة المنحدر الهبوطي للضغط في الأنبوب على طول الطريق. لذا تأكد من ذكر طول الأنبوب وما هو فرق الضغط عند طرفي الأنبوب للعثور على معدل التدفق ومعدل التدفق للأنبوب.

إذا كانت العلاقة بين الضغط والتدفق في الأنبوب متناسبة طرديًا من وجهة نظر التحليل النوعي، فكلما زاد الضغط، زاد التدفق. معدل التدفق يساوي معدل التدفق مضروبًا في القسم. بالنسبة لأي قسم من الأنبوب، يأتي الضغط من طرف واحد فقط، أي أن اتجاه الضغط يكون في اتجاه واحد، وعندما يتم إغلاقه عند المخرج في اتجاه الضغط (الصمام مغلق)، يكون السائل الموجود في الأنبوب في حالة محظورة. بمجرد فتح المخرج، يتم تحديد معدل التدفق من خلال الضغط في الأنبوب.

بالنسبة للتحليل الكمي، من الممكن تركيب مقياس ضغط أو مقياس تدفق أو قياس سعة التدفق من خلال تجارب النموذج الهيدروليكي. بالنسبة لتدفق أنبوب الضغط، يمكن أيضًا الحصول عليه عن طريق الحساب، وتكون خطوات الحساب كما يلي:

1. احسب المقاومة المحددة S لخط الأنابيب. إذا كان أنبوبًا قديمًا من الحديد الزهر أو أنبوبًا فولاذيًا قديمًا، فيمكنك استخدام صيغة Shevelev لحساب المقاومة المحددة لخط الأنابيب s=0.001736/d^5.3 أو استخدام s=10.3n2/d^5.33 لحساب أو التحقق من الجدول ذي الصلة؛

2. تحديد فرق الرأس H=P/(ρg) بين طرفي خط الأنابيب. إذا كان هناك انخفاض أفقي h (بمعنى أن نهاية بداية خط الأنابيب أعلى من النهاية)، فإن H=P/(ρg) h

في الصيغة: ح: في م؛ P: هو فرق الضغط عند طرفي الأنبوب (وليس الضغط عند قسم معين)، P هو Pa؛

3. احسب معدل التدفق س: س = (H/sL)^(1/2)

4، معدل التدفق V=4Q/(3.1416 * d^2)

حيث: Q —— معدل التدفق، بوحدة m^3/s؛

H —— الفرق بين رأس الماء في بداية ونهاية الأنبوب، بالمتر؛

L —— الطول من بداية الأنبوب إلى نهايته، بالمتر.

ملاحظة: الصف العلوي هو سرعة التدفق

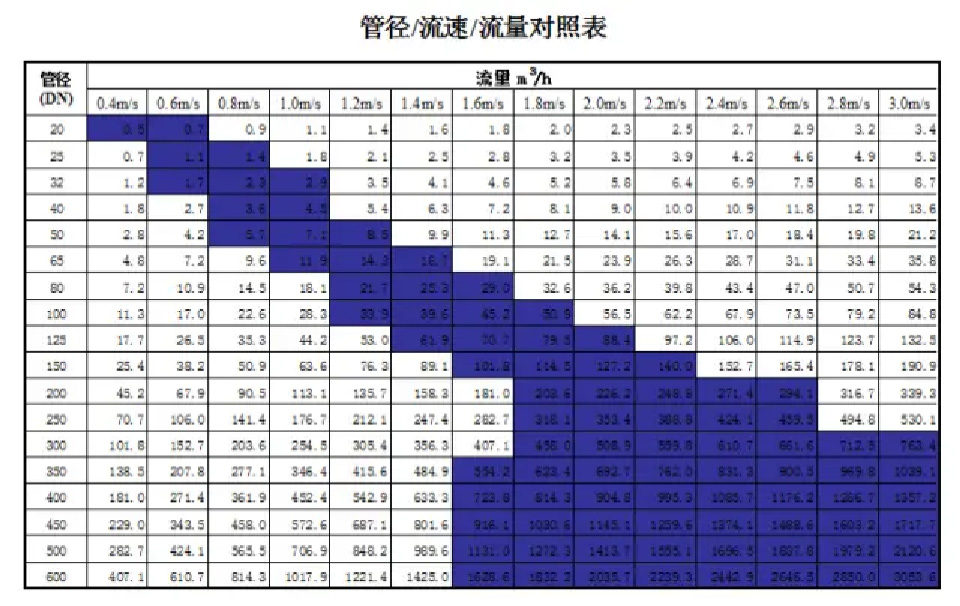

الجزء الكبير من البيانات الموجود في منتصف الجدول أعلاه هو حركة المرور

الصف الموجود في أقصى اليسار هو القطر الاسمي لأنبوب الماء

السؤال: "أيهما يجب أن أختار بمعدلات تدفق كثيرة؟"

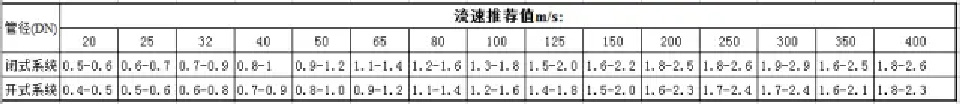

لا تستعجل... أنظر إلى الجدول أدناه (هناك فرق بين النظام المفتوح والنظام المغلق)
