ما الذي يجعل المواد ضرورية ضرورية لأنظمة الأنظمة؟

في أنظمة الأنابيب الصناعية، سلسلة المواد المساعدة ليست ملحقات اختيارية ولكنها مكونات أساسية تضمن سلامة ختم النظام واستقراره وموثوقيته على المدى الطويل. بدءًا من حشوات الحافة والموصلات المرنة إلى مشابك الأنابيب والفوهات والتجهيزات الميكانيكية، تؤثر هذه المواد المساعدة بشكل مباشر على قدرة تحمل الضغط لخط الأنابيب وتوافق الوسائط ودورات الصيانة. وفقًا لبيانات الممارسة الهندسية، ما يقرب من 80٪ من حوادث التسرب في خطوط الأنابيب تنشأ من الاختيار غير المناسب للمواد المساعدة أو التثبيت غير الصحيح ، بدلاً من وجود عيوب في مادة الأنابيب الرئيسية نفسها. لذلك، يعد تكوين سلسلة المواد المساعدة بشكل علمي هو الخطوة الأساسية لضمان التشغيل الآمن لأنظمة الأنابيب الصناعية في المعالجة الكيميائية، ومعالجة المياه، وتصنيع الأدوية، والتطبيقات ذات الصلة.

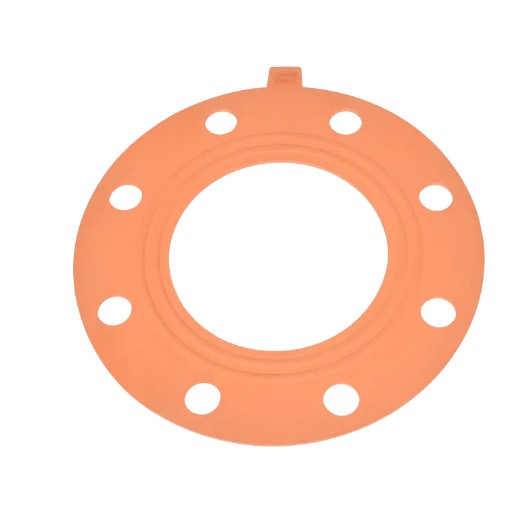

سلسلة حشية الفلنجة: خط الدفاع الأول لأنظمة الختم

تعتبر حشوات الفلنجة عناصر مانعة للتسرب مهمة في وصلات خطوط الأنابيب والتي تمنع تسرب الوسائط. اعتمادًا على تركيبة المادة وظروف التشغيل، تشتمل أنواع حشيات الفلنجة الشائعة على إبدم (إيثيلين بروبيلين ديين مونومر)، FPM (مطاط الفلوروكربون)، وحشيات مركبة إبدم بتف، كل منها مناسب لنطاقات درجات الحرارة والبيئات الكيميائية المختلفة.

مقارنة أداء مواد الحشية الرئيسية

نظام المواصفات وأساسيات الاختيار

يتبع نظام مواصفات حشية الحافة معايير القطر الاسمي (DN)، مع المواصفات المشتركة بما في ذلك DN15 (D20)، DN20 (D25)، DN25 (D32)، DN32 (D40) يغطي تطبيقات متعددة من الضغط المنخفض إلى الضغط العالي. وينبغي أن يركز الاختيار على الأبعاد الثلاثة التالية:

• توافق الوسائط: عند نقل الأحماض القوية أو القلويات، يفضل استخدام الحشيات المركبة PTFE؛ بالنسبة لأنظمة المياه القياسية، يمكن استخدام جوانات EPDM لتقليل التكاليف.
• مطابقة درجة الحرارة والضغط: عندما تتجاوز درجة حرارة التشغيل 150 درجة مئوية أو يتجاوز الضغط PN16، يجب اختيار FPM أو حشوات معدنية ملفوفة حلزونيًا لمنع تقادم المطاط وفشله.
• تكوين وجه شفة: تتناسب حواف الوجه المرتفعة (RF) مع الحشيات المسطحة، في حين تتطلب حواف الذكور والإناث (MFM) تحديد موقع الحشيات الحلقية لمنع اختلال التثبيت.

سلسلة الموصلات المرنة: المكونات الرئيسية لامتصاص الاهتزازات والإزاحة الحرارية

بين معدات المضخات وأنظمة الأنابيب، تخدم الموصلات المرنة الوظيفة الحاسمة المتمثلة في امتصاص الاهتزاز الميكانيكي وتعويض التمدد الحراري والانكماش. أصبحت الموصلات المرنة ذات الحواف PPH (البولي بروبيلين المتجانس)، مع مقاومتها الكيميائية الممتازة، تكوينات قياسية لأنظمة الأنابيب الكيميائية.

اختلافات التطبيق بين الموصلات المرنة متحدة المركز والغريب الأطوار

تعتبر الوصلات المرنة ذات الحواف متحدة المركز مناسبة للتوصيلات المستقيمة ذات أقطار الأنابيب المتماثلة، مما يجعلها قابلة للامتصاص بشكل فعال الإزاحة المحورية 10-15 ملم . من ناحية أخرى، يتم استخدام الموصلات المرنة ذات الحواف المخفض اللامركزي للتحولات بين أقطار الأنابيب المختلفة، بمواصفات مشتركة مثل D40×32، D50×32، D50×40، D63×32، D63×40 ، والحفاظ على وظيفة التخزين المؤقت المرنة مع تحقيق تحولات القطر.

المزايا التقنية للموصلات المرنة PPH

• مقاومة التآكل الكيميائي: يمكن أن تتحمل مادة PPH معظم الوسائط الكيميائية ضمن نطاق pH من 1-14، وهي مناسبة للتخليل والطلاء الكهربائي ومعالجة مياه الصرف الصحي وغيرها من البيئات شديدة التآكل.
• أداء درجة الحرارة: درجة حرارة التشغيل المستمر تصل إلى 100 درجة مئوية، مع تحمل قصير المدى يصل إلى 110 درجة مئوية، مما يلبي متطلبات نقل السوائل الساخنة الصناعية العامة.
• القوة الميكانيكية: قوة الشد 25 ميجا باسكال وقوة الخضوع 22 ميجا باسكال، مما يضمن عدم التمزق أو التشوه تحت الاختبار الهيدروستاتيكي عند 1.5 مرة من الضغط المقدر.
• خدمة الحياة: في ظل ظروف التشغيل القياسية، تم تصميم موصلات PPH المرنة لعمر خدمة يتجاوز 50 عامًا، مما يقلل بشكل كبير من تكرار صيانة النظام.

سلسلة مشابك الأنابيب والتركيبات الميكانيكية: الدعم الأساسي لتثبيت خطوط الأنابيب وصيانة المعدات

تعتبر مشابك الأنابيب عناصر تثبيت لا غنى عنها في تركيب خطوط الأنابيب، فهي تعمل على تقييد إزاحة خطوط الأنابيب، وتوزيع قوى الدعم بالتساوي، ومنع تأرجح خط الأنابيب الناجم عن تأثير السوائل. تشترك مشابك أنابيب PPH في نفس المقاومة الكيميائية التي يتمتع بها جسم الأنابيب نفسه، مما يتجنب مشكلات التآكل الكهروكيميائي التي تظهر عادةً مع المشابك المعدنية.

مواصفات مشبك الأنابيب وقدرة التحمل

تغطي سلسلة مشبك الأنابيب نطاق القطر الكامل من DN15 (D20) إلى DN50 (D63) ، تتميز بهياكل إضافية أو مثبتة بمسامير. بأخذ مشبك الأنبوب DN32 كمثال، فإن قدرته القياسية على التحمل لا تقل عن 500ن ، قادر على تحمل قوى التأثير الديناميكية المتولدة عندما تصل سرعة تدفق السائل الداخلي إلى 4.5 م / ث. في سيناريوهات التثبيت المتوازي لخطوط الأنابيب متعددة الطبقات، يوصى بإستراتيجية ترتيب الطبقات، مع الحفاظ على تباعد الطبقات البينية عند ≥150 ملم لتسهيل عمليات الصيانة.

القيمة الوظيفية للتركيبات الميكانيكية

يتم استخدام مقابض السحب وتركيبات سلسلة المفصلات بشكل أساسي لفتح الآليات الموجودة على حاويات المعدات وأغطية منافذ الفحص. توفر المفصلات شديدة التحمل، المصنوعة من مادة PP المقواة بالألياف الزجاجية، قدرة تحمل لوحدة واحدة تبلغ 80-120 كجم مناسبة للتطبيقات المفتوحة/المغلقة بشكل متكرر مثل معدات الترشيح الكبيرة وغرف تفتيش المفاعلات. المفصلات الصغيرة مناسبة لسيناريوهات الحمل الخفيف مثل صناديق الأدوات وخزائن التحكم، مع مسافة قياسية لفتحات التثبيت تبلغ 25 مم × 40 مم ، متوافق مع أبعاد قطع الصفائح المعدنية القياسية.

سلسلة الفوهات الحلزونية: العناصر الأساسية لنقل وتوزيع الكتلة بكفاءة

تعمل الفوهات الحلزونية على تحويل السائل إلى بخاخات مخروطية مجوفة أو مخروطية صلبة من خلال هيكل توجيه تدفق حلزوني فريد من نوعه، يستخدم على نطاق واسع في تنقية الغاز، والتبريد، وأنظمة رشاشات الحماية من الحرائق، وأبراج التفاعل الكيميائي. وأبرز ما يميزهم هو قدرة استثنائية لمكافحة الانسداد ، بأقطار مرور تدفق تصل إلى 3 أضعاف قطر مخرج الفوهة، مما يجعلها مناسبة لتدوير أنظمة المياه التي تحتوي على جزيئات معلقة.

نظام المعلمات الفنية للفوهات الحلزونية

مطابقة مادة الفوهة وحالة التشغيل

تُصنع أجسام الفوهات الحلزونية عادةً من PPH أو البولي بروبيلين المقوى بالألياف الزجاجية، مع إدخالات من السيراميك أو الفولاذ المقاوم للصدأ 316L لقلب الفوهة. في أنظمة إزالة الكبريت من غاز المداخن (FGD)، حيث يصل المحتوى الصلب للطين 15%-20% يجب اختيار الفوهات الحلزونية ذات التدفق الكامل وغير ذات القطر المنخفض، مما يضمن الحد الأدنى لقطر المرور ≥15 مم. في أنظمة المياه فائقة النقاء لأشباه الموصلات، تكون فوهات PTFE مطلوبة لضمان بقاء محتوى الأيونات القابلة للاستخراج أدناه 0.1 جزء في البليون .

سلسلة التركيبات الملونة: حلول عملية لإدارة تحديد الهوية وتصور النظام

تستخدم تجهيزات الأنابيب الملونة ألوانًا مختلفة لتمييز أنواع الوسائط أو تدفقات العمليات، مما يعمل كوسيلة فعالة لتحسين كفاءة إدارة نظام الأنابيب. في المنشآت الصناعية الكبيرة، يمكن أن يؤدي ترميز الألوان الموحد إلى تقليل أوقات الاستجابة للصيانة 30%-40% وتقليل مخاطر سوء التشغيل بشكل كبير.

معايير ترميز الألوان الصناعية الموصى بها

• الأخضر: معالجة مياه التبريد، وأنظمة المياه المتداولة
• الأزرق: الهواء المضغوط، أنظمة الهواء الصك
• الأصفر: توصيل المواد الكيميائية وخطوط أنابيب الوسائط الحمضية والقلوية
• الأحمر: مياه الحماية من الحرائق، أنظمة البخار ذات درجة الحرارة العالية
• رمادي/أسود: أنظمة الصرف الصحي ومعالجة غازات العادم
• أبيض/شفاف: الماء عالى النقاء، وسائل الإعلام الغذائية

تظل المادة الأساسية للتركيبات الملونة PPH قياسية، مع دمج الألوان في الطبقة السطحية من خلال عمليات البثق المشترك أو الحقن، عادةً بسمك 0.5-1.0 ملم ، دون التأثير على قوة جسم التركيب أو المقاومة الكيميائية. تجدر الإشارة إلى أنه في المناطق ذات التعرض القوي للأشعة فوق البنفسجية في الهواء الطلق، يجب اختيار خليط الألوان المثبت للأشعة فوق البنفسجية لمنع بهتان اللون الذي قد يؤثر على فعالية تحديد الهوية.

استراتيجية تكامل النظام والاختيار

اختيار سلسلة المواد المساعدة لا ينبغي أن يتم تنفيذه بشكل منفصل، بل يجب تصميمه بالتنسيق مع نظام الأنابيب الرئيسي. فيما يلي استراتيجيات الاختيار المثبتة من الممارسة الهندسية:

طريقة تحليل تكلفة دورة الحياة الإجمالية

عند مقارنة حلول المواد المساعدة، لا ينبغي أن يقتصر الاهتمام على تكاليف الشراء الأولية وحدها؛ ينبغي حساب إجمالي تكلفة دورة الحياة (LCC). بأخذ خطوط الأنابيب الكيميائية DN50 كمثال، على الرغم من أن التكلفة الأولية للحشيات المركبة EPDM PTFE تبلغ تقريبًا أعلى بنسبة 40% مقارنة بحشيات EPDM القياسية، في ظروف التشغيل شديدة التآكل، تمتد دورة الاستبدال الخاصة بها من 6 أشهر إلى أكثر من 3 سنوات، مما يقلل تكاليف الصيانة الشاملة بأكثر من 60% .

التحقق من مصفوفة التوافق

يعد إنشاء مصفوفة توافق الوسائط والمواد خطوة حاسمة في تجنب أخطاء الاختيار. على سبيل المثال، عند نقل مواد التبييض المحتوية على الكلور (تركيز هيبوكلوريت الصوديوم > 10%)، تخضع حشوات EPDM للشيخوخة والتشقق السريع، مما يتطلب مواد PTFE أو FPM بدلاً من ذلك. في أنظمة الماء الساخن التي تزيد درجة حرارتها عن 80 درجة مئوية، يتفوق معدل ضبط ضغط FPM (<15%) بشكل كبير على EPDM (>25%)، مما يضمن موثوقية الختم على المدى الطويل.

التقييس وتحسين المخزون

يوصى بتوحيد مواصفات المواد المساعدة لأربعة أقطار أساسية— DN15، DN25، DN50، DN100 —يغطي أكثر من 80% من سيناريوهات التطبيق. من خلال تقليل تنوع المواصفات، يمكن خفض تكاليف مخزون قطع الغيار 35%-50% ، مع تقصير وقت تعبئة المواد أثناء الإصلاحات الطارئة. بالنسبة للمتطلبات غير القياسية في ظل ظروف التشغيل الخاصة، فمن المستحسن حجز أ 10%-15% نسبة التخصيص لضمان المرونة في تصميم النظام.
